Giao thức kiểm tra rò rỉ cho cụm bi van

Cụm bi van là thành phần quan trọng trong nhiều hệ thống kiểm soát chất lỏng công nghiệp. Kiểm tra rò rỉ đúng cách của các bộ phận này là điều cần thiết để đảm bảo hiệu suất, độ an toàn và tuổi thọ của chúng. Bài viết này tìm hiểu các giao thức kiểm tra rò rỉ được áp dụng riêng cho van phao bóng nặng s, van liên hợp 3 chiều s, và van bi giảm , nêu bật những cân nhắc và phương pháp chính để đảm bảo tính toàn vẹn trong các điều kiện vận hành.

Tìm hiểu các cụm van bi và ứng dụng của chúng

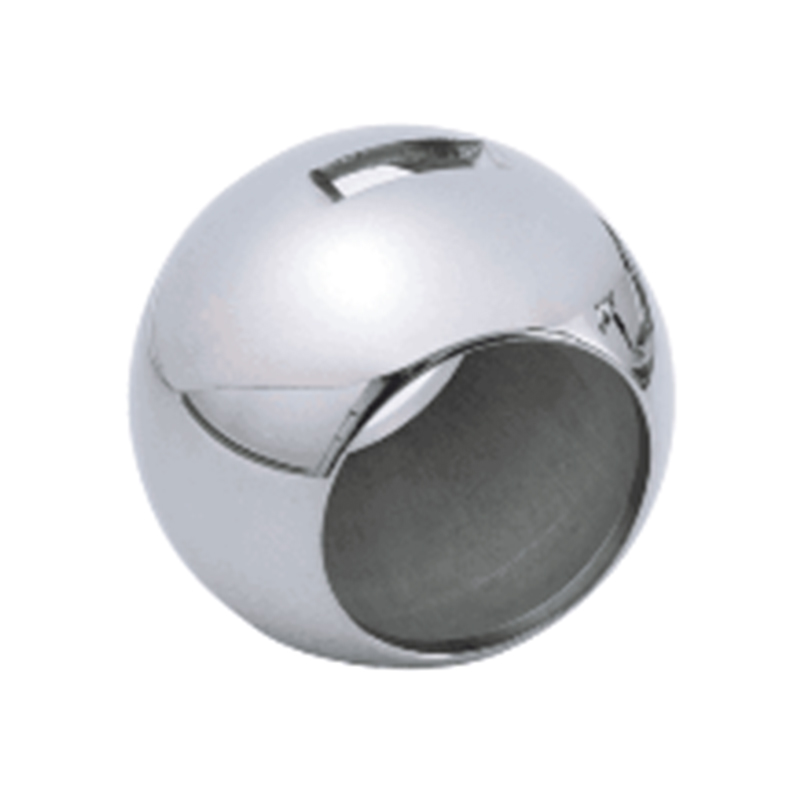

Cụm bi van sử dụng một quả cầu hình cầu có lỗ khoan quay để điều khiển dòng chất lỏng. Thiết kế của chúng cho phép tắt nhanh, độ bền và tính linh hoạt trên nhiều ứng dụng.

Van phao bi hạng nặng: Thường được sử dụng trong kiểm soát mức chất lỏng, van này có phao bi chắc chắn giúp điều chỉnh dòng chất lỏng vào hoặc ra bằng cách phản ứng với sự thay đổi mức chất lỏng. Nó thường đòi hỏi độ bền cao và độ kín chặt để tránh rò rỉ có thể dẫn đến sự gián đoạn trong quá trình xử lý hoặc các mối nguy hiểm về an toàn.

Van liên minh 3 chiều: Van này có ba cổng có thể được cấu hình để chuyển hướng hoặc trộn các luồng dòng chảy. Thiết kế liên kết của nó cho phép lắp ráp và tháo gỡ dễ dàng, rất có giá trị trong việc bảo trì và cấu hình lại hệ thống. Kiểm tra rò rỉ đảm bảo rằng các đường dẫn bên trong của van vẫn được cách ly hoặc kết nối theo yêu cầu mà không bị rò rỉ ngoài ý muốn.

Van bi giảm: Được thiết kế để giảm tốc độ dòng chảy hoặc áp suất, van này có lỗ khoan nhỏ hơn so với đường ống, kiểm soát dòng chảy một cách chính xác. Kiểm tra rò rỉ là rất quan trọng đối với van này để duy trì áp suất hệ thống và tránh tổn thất có thể ảnh hưởng đến việc kiểm soát quy trình.

Tầm quan trọng của việc kiểm tra rò rỉ trong cụm bi van

Rò rỉ trong cụm bi van có thể gây ra:

Mất chất lỏng trong quá trình, tăng chi phí vận hành

Ô nhiễm môi trường xảy ra nếu chất lỏng độc hại thoát ra ngoài

Áp suất hệ thống giảm, ảnh hưởng đến hiệu quả quá trình

Rủi ro an toàn do xả chất lỏng không kiểm soát

Với những rủi ro này, các quy trình kiểm tra rò rỉ đáng tin cậy là cần thiết để xác định các khiếm khuyết như hỏng vòng đệm, độ xốp của vật liệu, lắp ráp không đúng cách hoặc các khiếm khuyết trên bề mặt.

Các phương pháp kiểm tra rò rỉ phổ biến cho cụm bi van

1. Kiểm tra thủy tĩnh

Thử nghiệm thủy tĩnh bao gồm việc tạo áp suất cho van bằng chất lỏng (thường là nước) ở áp suất xác định trước để xác minh tính toàn vẹn của cụm bi van khi chịu áp lực. Phương pháp này có hiệu quả trong việc phát hiện rò rỉ có thể xảy ra do lỗi phốt hoặc lỗi lắp ráp.

Quy trình: Van đóng lại và áp suất được cấp vào một hoặc nhiều cổng. Việc lắp ráp được theo dõi để phát hiện sự sụt giảm áp suất hoặc rò rỉ có thể nhìn thấy được.

Lưu ý: Đối với van phao bi hạng nặng, thử nghiệm phải mô phỏng mức và áp suất chất lỏng vận hành để đảm bảo cơ cấu phao không bị rò rỉ hoặc dính.

2. Kiểm tra khí nén

Kiểm tra rò rỉ bằng khí nén sử dụng khí nén hoặc khí trơ để phát hiện rò rỉ, thường kết hợp với dung dịch xà phòng hoặc cảm biến điện tử để xác định vị trí khí thoát ra.

Quy trình: Van được bịt kín và điều áp bằng khí. Dung dịch xà phòng được bôi bên ngoài để phát hiện bong bóng cho thấy rò rỉ hoặc sử dụng máy dò siêu âm để đo chính xác hơn.

Ứng dụng: Thử nghiệm bằng khí nén phù hợp với van liên kết 3 chiều, đặc biệt là trong giai đoạn lắp ráp và bảo trì, nơi cần thử nghiệm nhanh mà không bị nhiễm bẩn chất lỏng.

3. Phép đo khối phổ khí Heli

Phương pháp tiên tiến này phát hiện các rò rỉ nhỏ bằng cách lấp đầy khoang van bằng khí heli và sử dụng máy quang phổ khối để phát hiện khí heli thoát ra khỏi cụm.

Ứng dụng: Thường được sử dụng cho van bi giảm thiểu quan trọng trong các hệ thống mà ngay cả những rò rỉ rất nhỏ cũng có thể gây bất lợi.

Lợi ích: Nó cung cấp khả năng phát hiện có độ nhạy cao mà không gây hư hỏng cho van hoặc các bộ phận của nó.

Giao thức cụ thể cho các loại van khác nhau

Van phao bi nặng

Tiến hành kiểm tra thủy tĩnh ở áp suất phản ánh tải trọng vận hành.

Xác minh tính di động của bóng nổi và hiệu quả bịt kín dưới các mật độ chất lỏng khác nhau.

Kiểm tra các con dấu bằng mắt sau khi kiểm tra các dấu hiệu xuống cấp của vật liệu.

Van liên minh 3 chiều

Thử nghiệm bằng khí nén được ưu tiên hơn do dễ tiếp cận và lắp ráp.

Kiểm tra tất cả các cổng riêng biệt và kết hợp để đảm bảo đường dẫn luồng chính xác.

Xác nhận các khớp nối kín khít và có thể chịu được các chu kỳ tháo rời và lắp lại mà không bị rò rỉ.

Giảm Van bi

Sử dụng phép đo khối phổ helium để phát hiện rò rỉ có độ nhạy cao.

Thực hiện kiểm tra thủy tĩnh để xác minh tính toàn vẹn áp suất.

Kiểm tra cẩn thận bề mặt lỗ khoan và bi, vì kích thước không khớp có thể gây rò rỉ.

Thực hành lý tưởng cho việc lắp ráp bóng van kiểm tra rò rỉ

Kiểm tra trước khi thử nghiệm: Đảm bảo van sạch sẽ, không có mảnh vụn và được lắp ráp chính xác trước khi thử nghiệm.

Kiểm soát môi trường: Tiến hành thử nghiệm trong môi trường được kiểm soát nhiệt độ để ngăn chặn sự giãn nở hoặc co lại của vật liệu ảnh hưởng đến kết quả.

Tài liệu: Ghi lại áp suất, thời gian và kết quả thử nghiệm một cách tỉ mỉ để truy xuất nguồn gốc và kiểm soát chất lượng.

Bảo trì thường xuyên: Kiểm tra rò rỉ phải là một phần của lịch bảo trì định kỳ, đặc biệt đối với các van được sử dụng trong các ứng dụng quan trọng.

Khả năng tương thích vật liệu: Chọn phương tiện thử nghiệm tương thích với vật liệu van để tránh ăn mòn hoặc phồng lên có thể che giấu các khuyết tật.

Các quy trình kiểm tra rò rỉ hiệu quả là cần thiết để duy trì độ tin cậy của cụm bi van, đặc biệt là trong van phao bi công suất lớn, van liên hợp 3 chiều và van bi giảm. Bằng cách áp dụng các phương pháp thử nghiệm thích hợp như khối phổ thủy tĩnh, khí nén và khối phổ heli, nhà sản xuất và người dùng có thể phát hiện sớm rò rỉ, đảm bảo an toàn và hiệu quả vận hành. Kiểm tra rò rỉ thường xuyên và kỹ lưỡng sẽ bảo vệ hiệu suất của các van này và hỗ trợ tính toàn vẹn của hệ thống kiểm soát chất lỏng trong các ngành công nghiệp.
